PI flow limiter valve

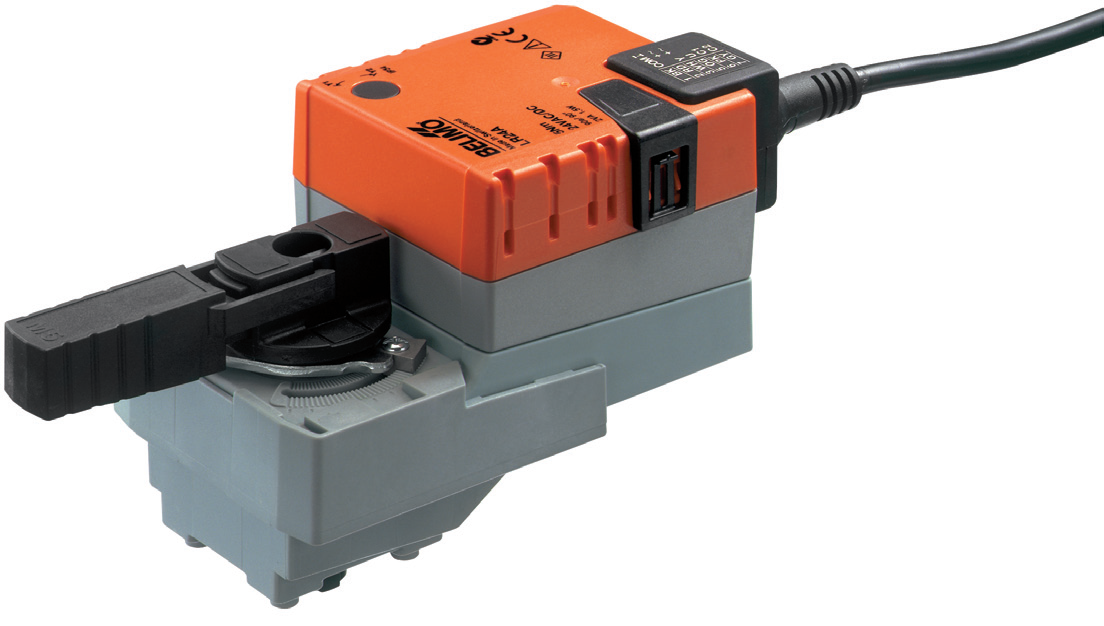

LR24A Rotary actuator, Open-close, 3-point, AC/DC 24 V, 5 Nm

Rotary actuator for ball valves
• Nominal torque 5 Nm
• Nominal voltage AC/DC 24 V
• Control Open-close, 3-point

View

LR230A Rotary actuator, Open-close, 3-point, AC 230 V, 5 Nm

Rotary actuator for ball valves
• Nominal torque 5 Nm
• Nominal voltage AC 230 V
• Control Open-close, 3-point

View

LRF24 Rotary spring-return actuator, Open-close, AC/DC 24 V, 4 Nm

Rotary actuator with emergency control function for ball valves
• Nominal torque 4 Nm
• Nominal voltage AC/DC 24 V
• Control Open-close
• Deenergised closed (NC)

View

LRF230 Spring-return rotary actuator, Open-close, AC 230 V, 4 Nm

Rotary actuator with emergency control function for ball valves
• Nominal torque 4 Nm
• Nominal voltage AC 230 V
• Control Open-close
• Deenergised closed (NC)

View

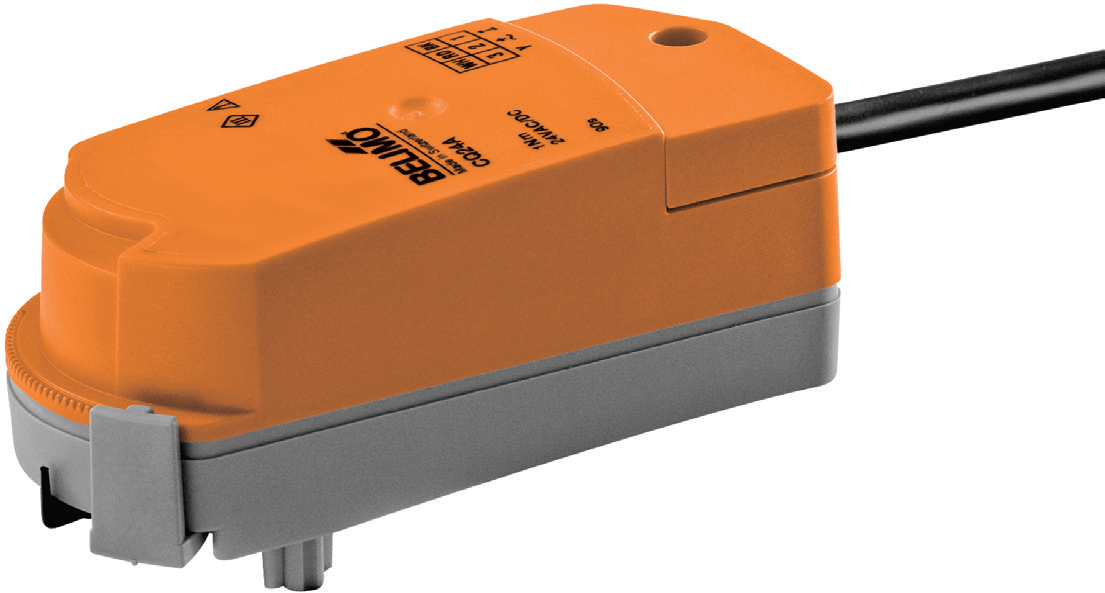

CQ24A Rotary actuator (ZoneTight), Open-close, 3-point, AC/DC 24 V, 1 Nm

Rotary actuator for zone valves
• Nominal torque 1 Nm
• Nominal voltage AC/DC 24 V
• Control Open-close, 3-point
• Snap-assembly of the actuator
• Flow setting variable

View

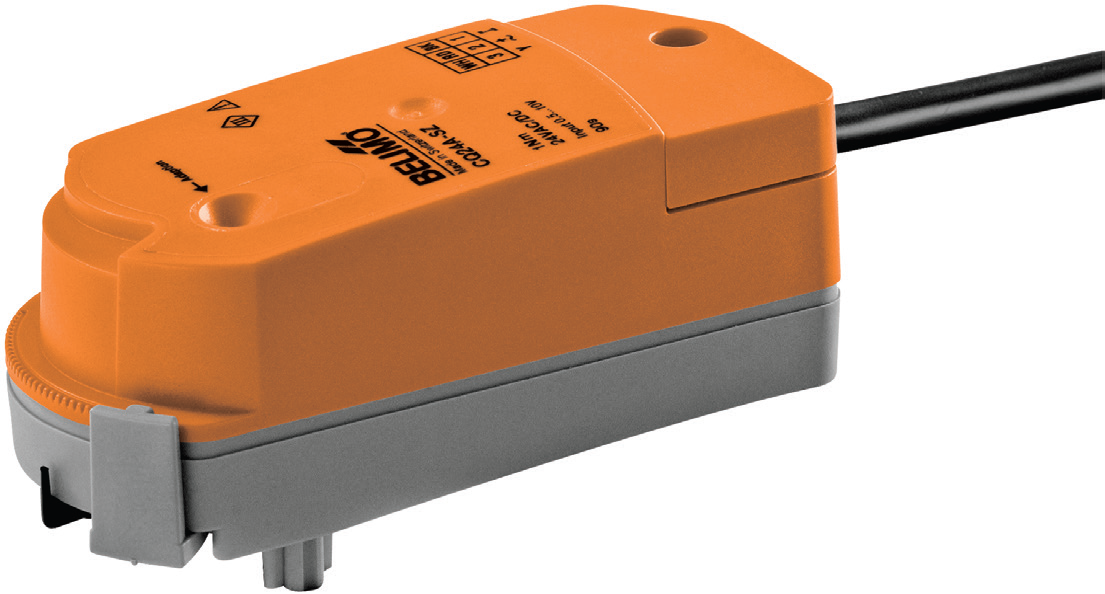

CQ24A-SR Rotary actuator (ZoneTight), modulating, AC/DC 24 V, 1 Nm

Rotary actuator for zone valves
• Nominal torque 1 Nm
• Nominal voltage AC/DC 24 V
• Control modulating DC (0)2…10 V
• Snap-assembly of the actuator
• Flow setting variable

View

CQ230A Rotary actuator (ZoneTight), Open-close, 3-point, AC 230 V, 1 Nm

Rotary actuator for zone valves
• Nominal torque 1 Nm
• Nominal voltage AC 230 V
• Control Open-close, 3-point
• Snap-assembly of the actuator
• Flow setting variable

View

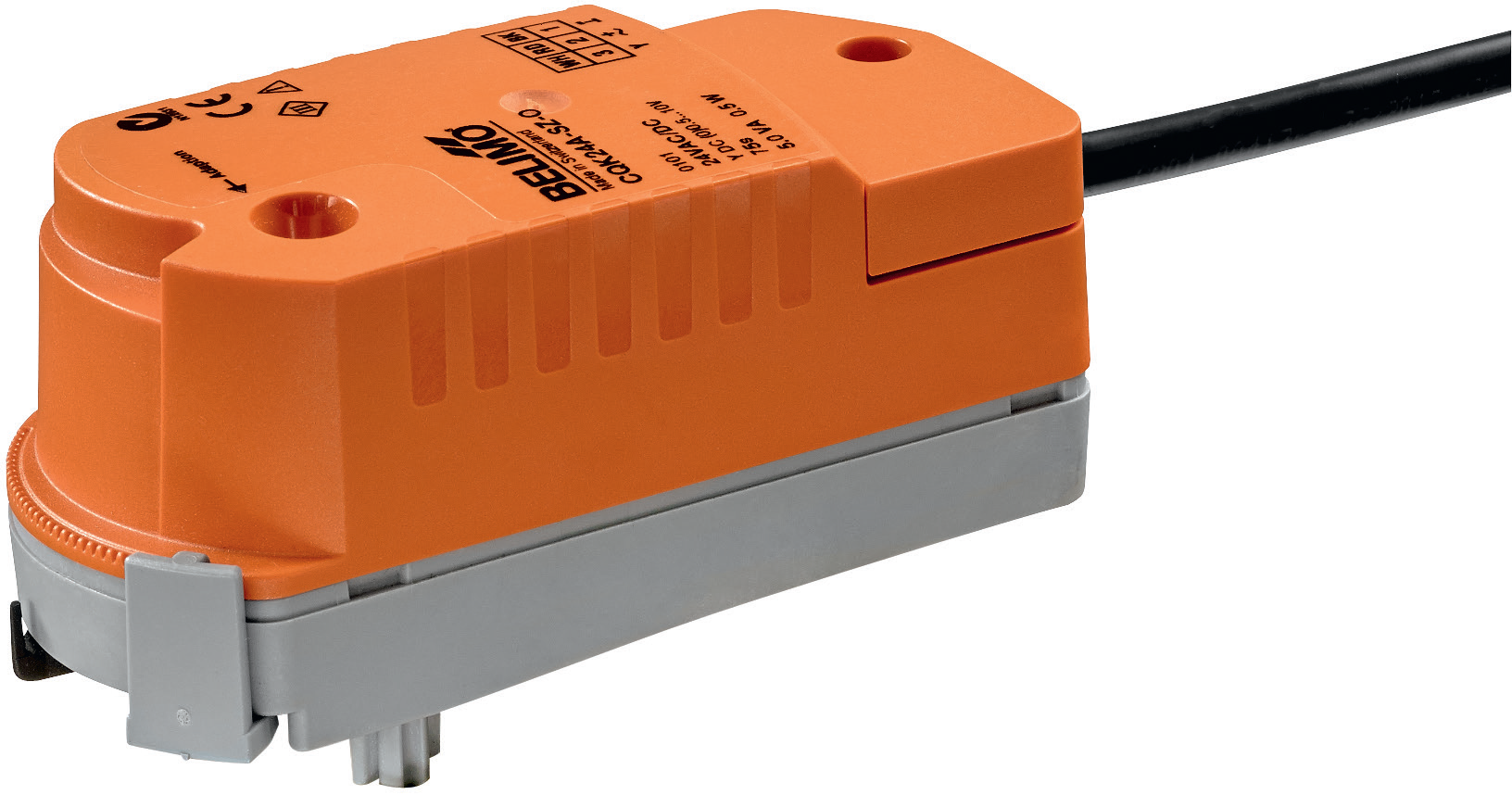

CQK24A-SR SuperCap rotary actuator (ZoneTight), modulating, AC/DC 24 V, 1 Nm

SuperCap rotary actuator for zone valves
• Nominal voltage AC/DC 24 V
• Control modulating
• Snap-assembly of the actuator
• Flow setting variable
• Design life SuperCaps: 10 years
• Deenergised closed (NC)

View

C2..QFL-.. / R2..FL-.., PI flow limiter valve, 2-way, Internal thread

PI flow limiter valve, 2-way, Internal thread
• For closed cold water systems
• For water-side on/off control of fan coil and
cooling ceilings

View

BELIMO PI flow limiter valve รุ่น C2..QFL-.. / R2..FL-..

BELIMO PI flow limiter valve เป็นวาล์วควบคุมทิศทางแบบ 2 ทาง ชนิดเกลียวใน ที่รวมฟังก์ชันการควบคุมการเปิด/ปิด (On/Off) และการจำกัดอัตราการไหลไว้ในตัวเดียว

จุดเด่นสำคัญ:

  • อัตราการไหลคงที่ (Constant Flow): รักษาอัตราการไหลให้สม่ำเสมอในช่วงความดันแตกต่าง 20…280 kPa แม้ความดันในระบบจะเปลี่ยนแปลง
  • การปิดสนิท: ปิดสนิทแบบ Air-bubble tight (Leakage rate A ตามมาตรฐาน EN 12266-1)
  • ไม่ต้องบำรุงรักษา: ตัววาล์วและหัวขับถูกออกแบบมาให้ไม่ต้องบำรุงรักษาตลอดอายุการใช้งาน (Maintenance-free)

ข้อมูลทางเทคนิค:

  • ขนาด (DN): 15, 20 และ 25 (PN 25)
  • อุณหภูมิของเหลว: 2…60°C (เหมาะสำหรับระบบน้ำเย็นแบบปิด)
  • วัสดุตัวเรือน: ทองเหลือง (สำหรับ DN 15, 20) และทองเหลืองชุบนิกเกิล (สำหรับ DN 25)
  • การติดตั้ง: ติดตั้งได้ทั้งแนวตั้งและแนวนอน (ห้ามติดตั้งแบบแกนชี้ลง)

การใช้งาน: เหมาะสำหรับควบคุมน้ำในระบบ HVAC เช่น Fan Coil Units และ Cooling Ceilings

View
